Kit QCX de QRP Labs – partie 2/3 : Mesures
Quelques mesures simples faites à l’oscilloscope:
Forme du signal

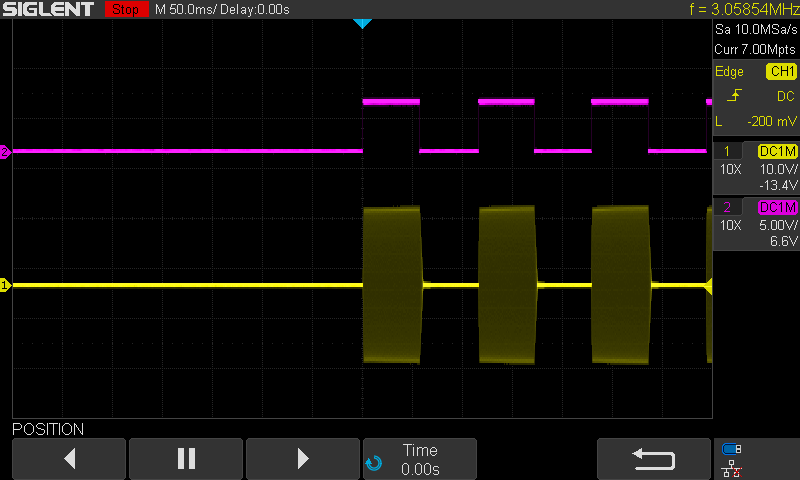

Conditions de la mesure : 21 WPM sous 12 v d’alimentation et sur charge fictive 50 ohms à la fréquence de 14.020 MHz :
La trace rose est prise directement sur la pin 16 de l’ATmega 328P (sortie du keyer) et la trace jaune de la HF est échantillonnée sur la charge fictive. La trace est propre et on regardant attentivement, on voit bien qu’il y a du « key shaping » qui évite un début de HF trop brutal souvent générateur de clic de manipulations de part et d’autre de la fréquence d’émission. Le key shaping est léger et peut peut-être être accentué en jouant sur les composants de ce circuit bien identifié sur le schéma du kit.
Spectre du signal de sortie

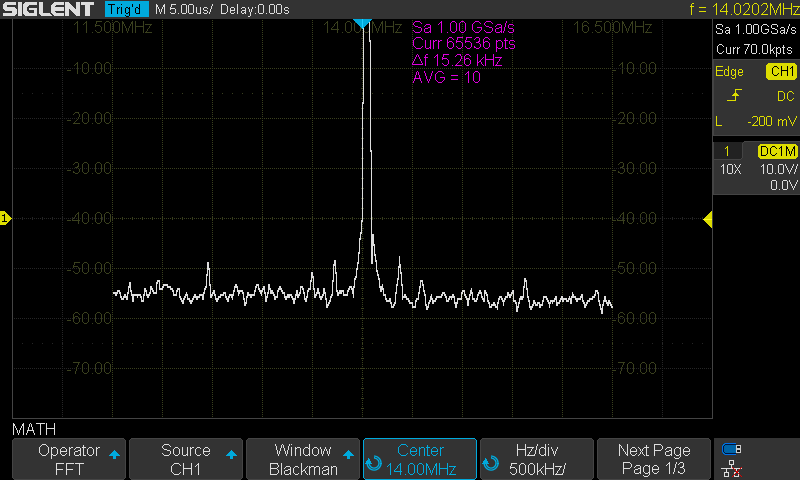

Ne disposant pas d’analyseur de spectre, j’ai quand même fait une mesure du spectre HF avec mon oscilloscope Siglent SDS-1202X-E en mode FFT, centrée sur 14MHz +/- 2.5 MHz. Ça vaut ce que ça vaut mais ça donne toujours une vague idée !
La troisième et dernière partie traitera des conditions de trafic ….
