TPE avec réalisation d’un émetteur 144 MHz

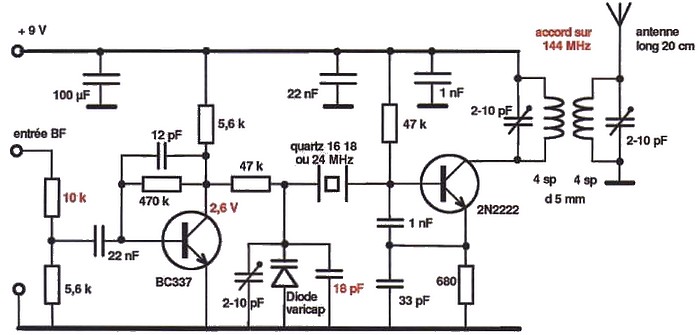

Voici la réalisation d’un émetteur 144 MHz (F6HCC) par Elyes pour son TPE.

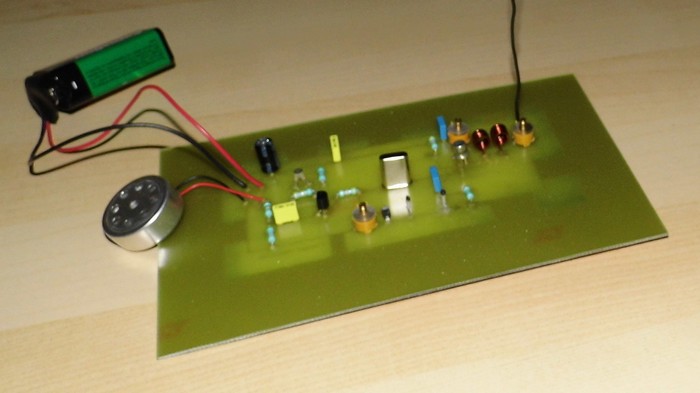

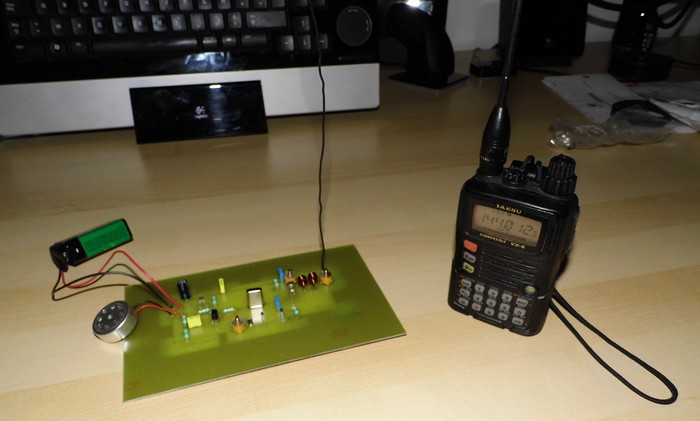

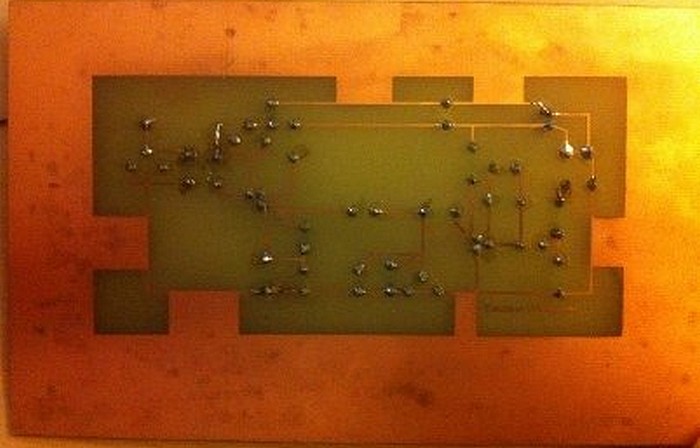

Il a dessiné lui-même son circuit imprimé ! Bien sur quelques erreurs « de jeunesse » comme les pistes trop étroites et l’absence de construction avec plan de masse du côté des composants – on est quand même avec un oscillateur à 24 MHz pour sortir en 144 MHz – , mais on ne peut que le féliciter du résultat déjà obtenu.

Le montage suivant n’en sera que meilleur.
