Carte F1EHN version ARP terminée !

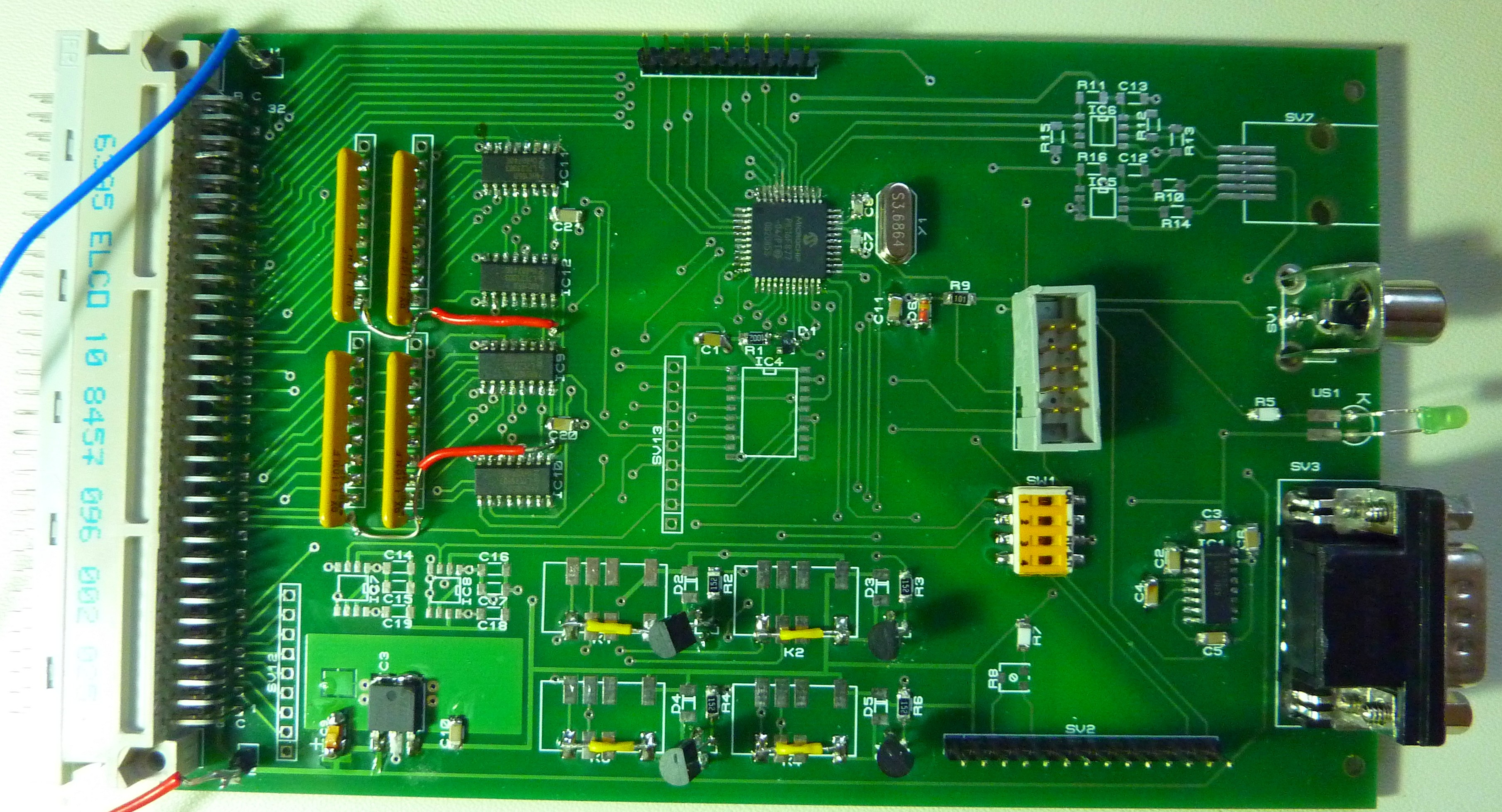

L’assemblage de la carte de pilotage par ordinateur de la parabole est achevé.
La carte de F1EHN (voir l’original) a été montée sans les composants relatifs à l’afficheur LCD puisqu’elle est destinée à être installée dans le rack sur la plateforme.
De même la liaison RS485 pour les codeurs a été omise puisque les codeurs ont des sorties parallèles. Par contre des réseaux de résistances dits pull-ups ont été câblés en amont des 74HC165 puisque ces sorties sont à collecteur ouvert.
Enfin nous nous sommes affranchis des relais mécaniques de commande des moteurs puisque l’enclenchement des moteurs s’effectue par une entrée logique mise à la masse.
Les tests possibles actuels sont le contrôle des tensions et de l’oscillateur du microcontrôleur qui oscille, ce qui est la moindre des choses qu’on lui demande!

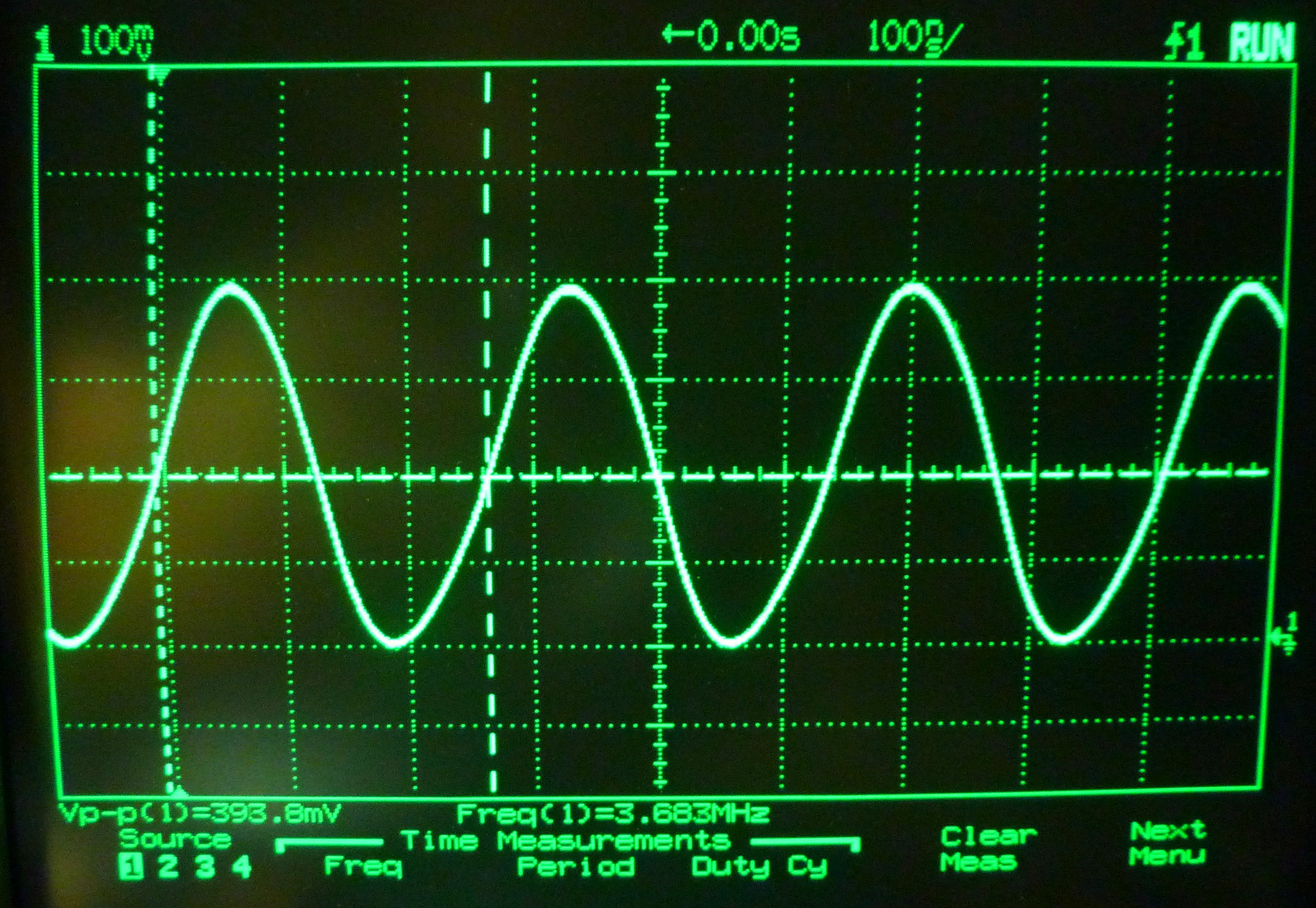

Fréquence de 3.683 MHz et tension de sortie oscillateur de 4 volts pp (393.8mv sur sonde 1/10)
